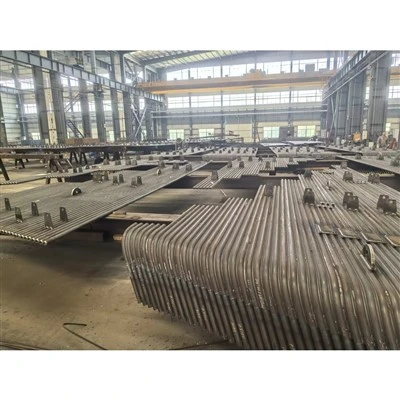

Boru Grubu Isı Eşanjörü Hava Ön Isıtıcısı

1: Borulu Isı Eşanjörü Hava Ön Isıtıcısı



1. Ürün Tanımı


Endüstriyel hava ön ısıtıcısı, CFB kazanlarına entegre edilmiş kritik bir kuyruk-ısıtma yüzeyi cihazıdır. Ekonomizerin aşağısında konumlandırılan bu ünite, birincil ve ikincil yanma havasını ön ısıtmak için egzoz baca gazlarından atık ısıyı geri kazanarak genel termal verimliliği maksimuma çıkarır ve yakıt tüketimini azaltır.



2. Ürün Üretim Süreci


1): Hammadde Hazırlama: Yüksek-kaliteli karbon çelik levhalar ve korozyona-dirençli alaşım borular incelenir ve otomatik CNC lazer ekipmanı kullanılarak hassas-kesilir.

2): Boru ve Plaka Şekillendirme: Borular soğuk-çekilir ve kesin yarıçaplara göre bükülür, kasa panelleri ise modüler montaj için delinir ve şekillendirilir.

3): Kaynak ve Montaj: Robotik kaynak, boru demetlerini başlık plakalarına sabitleyerek termal stres altında sızdırmaz-yapısal bütünlük sağlar.

4): Test ve Kaplama: Üniteler hidrostatik basınç testine ve-korozyon önleyici kumlama işlemine tabi tutulur, ardından ihracat ambalajından önce yüksek-sıcaklıkta endüstriyel kaplama uygulanır.



3. Ürün Uygulamaları


1): CFB Kazan Entegrasyonu: Torbalı filtreye girmeden önce egzoz gazlarından kalan ısıyı yakalamak için kuyruk baca kanalına konumlandırılmıştır.

2): Termik Enerji Santralleri: Kazanlarda ateşlemeyi stabilize etmek ve yanma verimliliğini artırmak için yanma havası sıcaklığını yükseltir.

3): Endüstriyel Buhar Üretimi: Kömür, biyokütle veya çoklu-yakıt yakımı kullanan ağır üretim ve ortak-üretim tesislerinde kullanılır.



4. Ürün Avantajları


1): Yüksek Termal Verimlilik: Artık baca gazlarından atık ısı geri kazanımını en üst düzeye çıkararak tesis işletme ve yakıt maliyetlerini önemli ölçüde azaltır.

2): Sağlam Sızıntı-Kanıtlı Tasarım: Hassas robotik kaynak ve sıkı hidrostatik testler, gaz ve hava akışları arasında sıfır sızıntıyı garanti eder.

3): Korozyon Direnci: Birinci sınıf alaşımlı malzemeler ve koruyucu kaplamalar, agresif kükürt ve düşük-sıcaklıktaki asit çiğlenme noktası korozyonuna karşı dayanıklıdır.

4): Optimize Edilmiş Akış Dinamiği: Aerodinamik boru düzenlemeleri, yüksek ısı transfer katsayılarını korurken basınç düşüşünü en aza indirir.

5): Kusursuz Yenileme: Modüler boyutlar, yerinde hızlı kurulum ve minimum kesinti süresi için standart CFB kazan düzenleriyle eşleşir.







2: Parametreler



1. Teknik Özellikler ve Ürün Özellikleri



Özellik Kategorisi	Teknik Şartname Detayları
Ürün Adı	CFB Kazan Hava Ön Isıtıcısı (Borulu / Plakalı Tip)
Ekipman İşlevi	Baca Gazı Isı Geri Kazanımı ve Yanma Havası Ön Isıtma
Temel Bileşenler	Boru Demetleri, Boru Levhaları, Muhafaza, Kompansatörler
Özelleştirme	Kazan Kapasitesi ve Çizim Teknik Özelliklerine Göre-Sipariş Üzerine-Geliştirildi
Uyumluluk Standartları	ASME, ISO9001, GB/T, CE Sertifikalı





2. Ana Parametreler:



Baca Gazı Giriş Sıcaklığı	300 derece – 450 derece
Hava Giriş Sıcaklığı	20 derece – 60 derece
Tasarım Basıncı	2,5 MPa'ya kadar (Pozitif/Negatif basınç seçenekleri)
Isı Transfer Hızı	%88 – %94 Termal Verimlilik
Tüp Malzemesi	Corten Çelik, 20#, ND Çelik, Paslanmaz Çelik











3: Fabrikamızın Avantajları



1. Gelişmiş termal tasarım ve optimizasyon mühendisliği, hava ön ısıtıcılarımızın endüstriyel kazanlar için maksimum ısı geri kazanımı ve üstün termal verimlilik sağlamasını sağlar.


2. Korozyona-dayanıklı birinci sınıf malzemeler ve sıkı kaynak denetimleri, asit çiğlenme noktası korozyonunu etkili bir şekilde önler ve uzun-vadeli operasyonel güvenilirliği garanti eder.


3. Hassas-mühendislik ürünü modüler yapılar ve sıkı üretim toleransları, sahada-hızlı yenilemeyi, sorunsuz kanal entegrasyonunu ve daha az kesinti süresini kolaylaştırır.


4. Sıkı hidrostatik test ve tahribatsız-incelemeyi de içeren kapsamlı, çok-aşamalı kalite kontrolü, aşırı basınçlar altında %100 sızıntıya-karşı dayanıklı performans sağlar.


5. Müşterinin çizim spesifikasyonlarına ve çeşitli yakıt türlerine göre uyarlanmış tamamen özelleştirilebilir mühendislik çözümleri, yatırım getirisini en üst düzeye çıkarır.





4: SSS



S1: Hava ön ısıtıcısı şemada gösterilen CFB kazan sistemine nasıl entegre edilir?

C: Ekonomizerin aşağı akışında ve torbalı toz toplayıcının yukarı akışında kuyruk geçişinde bulunur ve gelen yanma havasını önceden ısıtmak için egzoz baca gazından ısıyı geri kazanır.


S2: Bu bölümde düşük-sıcaklık korozyonunu önlemek için hangi malzemeler seçildi?

C: Ön ısıtıcının soğuk ucunda sülfürik asit yoğunlaşmasına dayanmak için genellikle Corten çeliği (hava koşullarına dayanıklı çelik) veya ND çeliği gibi korozyona-dirençli malzemeler kullanırız.


S3: Mevcut tesis çizimlerimize göre yedek ön ısıtıcı demetleri üretebilir misiniz?

C: Evet. Müşteri mühendislik çizimlerinden veya fiziksel şablonlardan tam boyut ve performans parametreleriyle eşleşen özel imalat konusunda uzmanız.


S4: Hava ön ısıtıcı ünitesinin standart üretim teslim süresi nedir?

C: Standart üretim, hammadde mevcudiyetine, tüp özelliklerine ve sipariş hacmine bağlı olarak yaklaşık 5 ila 9 hafta sürer.


S5: Teslimattan önce hangi kalite testleri yapılıyor?

C: Tüm birimler, boyut kontrolleri, hammadde spektrometresi, %100 kaynak dikişi muayenesi (NDE) ve sevkıyattan önce hidrostatik basınç testi dahil olmak üzere sıkı kalite kontrolünden geçer.
